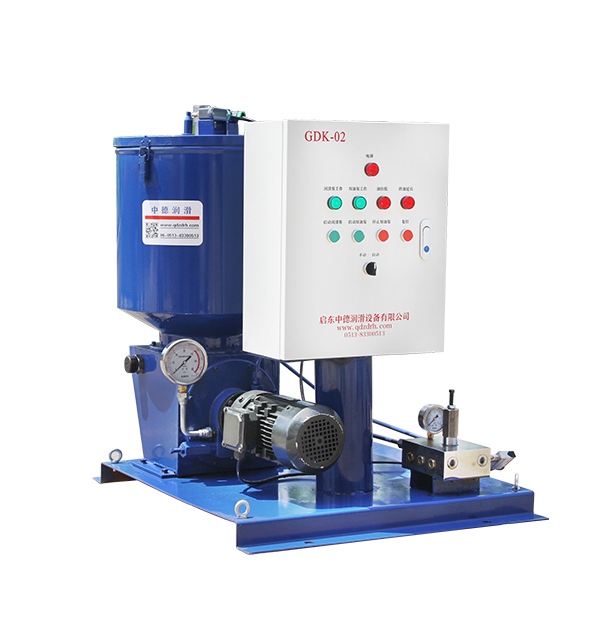

二、技術參數

使用介質為錐入度不低于220（25℃，150g）1/10mm 的潤滑脂（NLGI0#-3#）和粘度等級大于N68 的潤滑油。

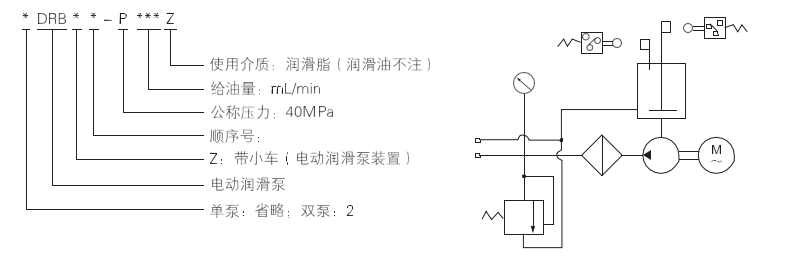

三、型號說明                                                   四、圖形符號

五、外形尺寸

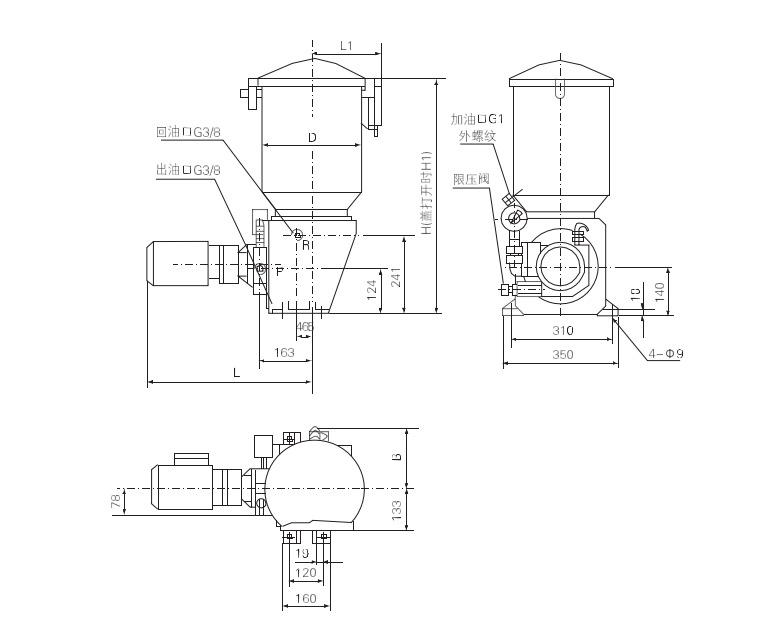

（1）潤滑泵的外形尺寸

（2）帶小車潤滑裝置外形尺寸

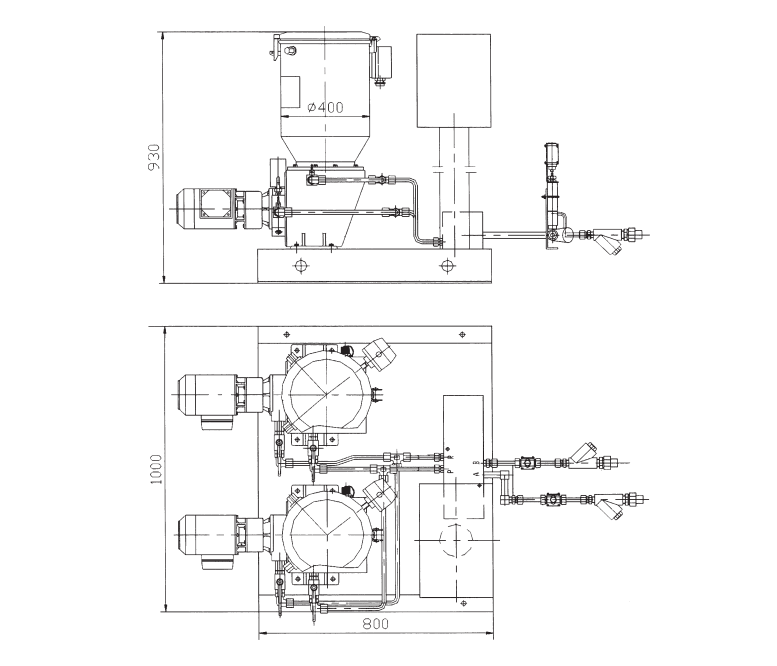

（3）雙泵帶電動換向閥潤滑裝置外形尺寸

六、工作原理

減速電機固定于帶泵裝置的連接法蘭上，通過驅動偏心軸帶動滑叉作直線往復運動，并帶動螺旋壓油板和刮油板順時針?lè )较蛐D，經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周?chē)?/p>

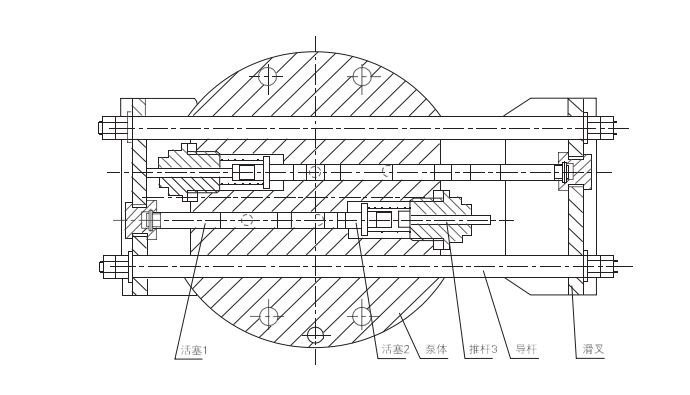

泵體內二組活塞，每組活塞由1個工作塞和2個控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示，當滑叉向左運動時，上組活塞完成吸油，下組活塞完成壓油，開始新的工作。這時下組活塞1、2向左運動，活塞2在彈簧力作用下到位置關閉出口，而活塞1繼續向左運動，這時活塞2和1之間形成真空，其真空度隨活塞1的左移不斷擴大，滑叉運動到位置活塞1打開吸油口，潤滑脂從吸油口吸入，如彈簧力不足，沒將活塞2推到位置，此時推桿3會(huì )在滑叉的推動下強制地把活塞2壓到位置，同時上組活塞1、2、3向左運動，活塞1先關閉吸油口，被吸入的潤滑脂在活塞1的推動下向左移動，當活塞2把出油口打開時，活塞2和推桿3 的運動也就停止，活塞1繼續左移，把潤滑脂從出油口壓出，活塞1、2接觸滑叉也已運動到位置完成半個工作，如此周而復始地運動，二組活塞交替地將潤滑油脂從出油口壓送出來，壓出的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。

使用要領
1、該系列電動潤滑泵應安裝在環 境適合、灰塵少，便于調整、檢查、維修和拆洗及方便補脂的地方。
2、該系列電動潤滑泵應盡可能布置在系統的中心位置，縮短系統配管長度，保持壓力降，使泵能產生足以克服潤滑點背壓的壓力。
3、泵調壓閥的設定壓力，可以在0～40MPa范圍內任意調節，在使用時不允許超過泵的公稱壓力(40MPa)。
4、泵出油口處過濾器的過濾網要定期清洗，預防堵塞。
5、若由于系列某種故障原因，使壓力達到約50MPa時，保險片即破裂，要查明原因并排除后再裝入新的保險片。
6、向貯油器內補充潤滑劑需要使用DJB-H1.6型電動補脂泵從貯器補脂口加入。
7、貯油器內薄膜式容量指示器只適用于潤滑脂，使用介質為潤滑油時，需要調換成浮球式容量指示器。
8、電動減速機初用二個月需要從排氣塞孔補充適量的3#二硫化鉬潤滑脂，以后每隔4個月補充一次。
9、該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，需要采取防護措施。

訂貸說明
1、訂購移動式電動潤滑泵裝置，需要在合同中注明所配膠管長度及電纜長度。
